Diferencia de potencial o voltaje.
Es el trabajo mecánico realizad al llevar una carga puntual de un punto a otro de un campo eléctrico.

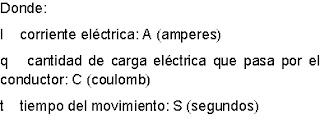

Corriente eléctrica.
Es el fluido de cargas eléctricas que atraviesan una sección transversal de un conductor por unidad de tiempo.
Circuitos en Serie.
La corriente que pasa por cada elemento es la misma (constante).
El voltaje o tensión se distribuye entre los elementos del circuito.
La resistencia eléctrica del circuito va aumentando conforme se incrementa el número de resistores o resistencias.
· Actividad: Calcula la resistencia total, intensidad total y voltaje total del siguiente circuito.
Circuitos en Paralelo.
Todas las resistencias se encuentran conectadas directamente a la fuente, por lo tanto, tienen el mismo voltaje (es decir, es constante).
La corriente que suministra la fuente se divide en cada una de las ramas donde se encuentran las resistencias; pero siempre se cumple que la corriente total del circuito es igual a la suma de las corrientes que pasan por las resistencias.
Al conectar más y más resistencias en paralela, la resistencia total del circuito disminuye de tal manera que su valor es igual a la inversa de la suma de las inversas de las resistencias.
Casos particulares para resistencia en paralelo:
a) a) Cuando se tienen solo dos resistencias.
a) b) Para “n” resistencia o resistencias del mismo valor.
· Actividad: Calcula la resistencia, voltaje e intensidad.
